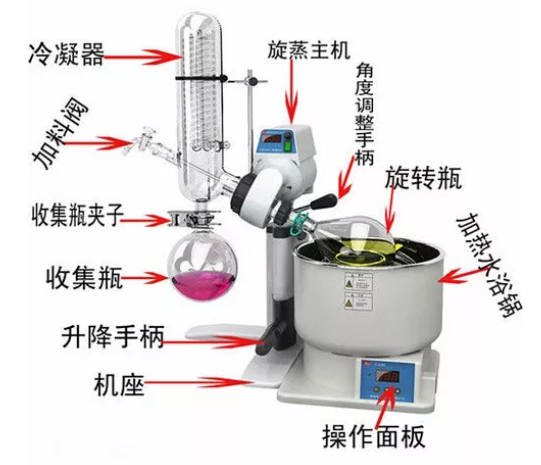

旋转蒸发仪又叫旋转蒸发器它主要是由:马达、蒸馏瓶、加热锅、冷凝管等部分组成的实验室常用设备。西安斯坦利生物科技有限公司小编给您详细解答。
基本结构及原理
蒸馏烧瓶是一个带有标准磨口接口的茄形或圆底烧瓶,通过一高度回流蛇形冷凝管与减压泵相连,回流冷凝管另一开口与带有磨口的接收烧瓶相连,用于接收被蒸发的有机溶剂。
在冷凝管与减压泵之间有一三通活塞,当体系与大气相通时,可以将蒸馏烧瓶,接液烧瓶取下,转移溶剂,当体系与减压泵相通时,则体系应处于减压状态。使用时,应先减压,再开动电动机转动蒸馏烧瓶,结束时,应先停机,再通气,以防蒸馏烧瓶在转动中脱落。
作为蒸馏的热源,常配有相应的恒温水槽。通过电子控制,使烧瓶在最适合速度下,恒速旋转以增大蒸发面积。通过真空泵使蒸发烧瓶处于负压状态。蒸发烧瓶在旋转同时置于水浴锅中恒温加热,瓶内溶液在负压下在旋转烧瓶内进行加热扩散蒸发。旋转蒸发器系统可以密封减压至 400~600毫米汞柱;用加热浴加热蒸馏瓶中的溶剂,加热温度可接近该溶剂的沸点;同时还可进行旋转,速度为50~160转/分,使溶剂形成薄膜,增大蒸发面积。此外,在高效冷却器作用下,可将热蒸气迅速液化,加快蒸发速率。
旋转蒸发仪的发展历程
1
羊毛冷凝器
古希腊船员注意到船帆上的雾气冷凝液滴,水手们将羊毛放到加热的罐子上方获得了淡水,被后世称为羊毛冷凝器。
2
亚里士多德的研究
公元前350年古希腊时代,亚里士多德研究了蒸馏及冷凝原理,发现了自然界重要的水的循环规律,“通过蒸馏,先使水变成蒸汽继而使之变成液体状,可使海水变成可饮用的水”。
3
炼金术士的研究
公元2世纪,炼金术士们研制了最早的铜质蒸馏装置——“蒸馏锅”。
4
真空蒸馏的出现
17世纪,爱尔兰物理学家Robert Boyle首次进行了具有革命意义的真空蒸馏,证明了压力与沸点之间的关系,蒸馏速度得到了极大提升。
5
旋转起来的蒸馏瓶和商品化的旋转蒸发仪
上世纪50年代,科学家C.C.Draig与M.E.Volk分别提出了旋转烧瓶的概念,以使样品实现更好的混合和更大面积的受热。同时期诞生了最早的商品化的旋转蒸发仪。
6
智能化旋蒸的时代
时间推进到21世纪,人工智能的浪潮席卷全球。实验室的自动化进程不断推进,智能化的旋蒸成为现代实验室的标配。
